拡張シェイプエンジンを有効にして2つのシェイプを結ぶコネクタシェイプを配置したい – MESCIUS ナレッジベース

作成日: 2023/02/08 最終更新日: 2023/02/08

文書種別

技術情報

詳細

AddConnectorメソッドで任意の位置にコネクタシェイプを配置後、BeginConnectメソッドとEndConnectメソッドの第一引数で接続するシェイプを指定します。BeginConnectメソッドとEndConnectメソッドの第二引数では、シェイプのどの位置を接続点とするかを指定します。
また、IShapeBaseインタフェースのRerouteConnections メソッドでは、シェイプ間を結ぶコネクタの経路が最短になるようにコネクタを再接続します。その際、シェイプの接続点が最短経路と異なる場合には接続点が変更されます。

◎サンプルコード(VB)

Private Sub Form1_Load(sender As Object, e As EventArgs) Handles MyBase.Load

    ' 拡張シェイプエンジンを有効にする
    FpSpread1.Features.EnhancedShapeEngine = True

    ' シェイプ１
    Dim rect1 = FpSpread1.AsWorkbook().ActiveSheet.Shapes.AddShapeToCell(AutoShapeType.Rectangle, 1, 1, 100, 50)
    rect1.TextEffect.Text = "シェイプ１"

    ' シェイプ２
    Dim rect2 = FpSpread1.AsWorkbook().ActiveSheet.Shapes.AddShapeToCell(AutoShapeType.Rectangle, 5, 1, 100, 50)
    rect2.TextEffect.Text = "シェイプ２"

    ' シェイプ３
    Dim rect3 = FpSpread1.AsWorkbook().ActiveSheet.Shapes.AddShapeToCell(AutoShapeType.Rectangle, 3, 3, 100, 50)
    rect3.TextEffect.Text = "シェイプ３"

    ' コネクタシェイプ１（シェイプ１とシェイプ２を結ぶ）
    Dim cn1 = FpSpread1.AsWorkbook().ActiveSheet.Shapes.AddConnector(ConnectorType.Straight, 1, 1, 1, 1)
    cn1.ConnectorFormat.BeginConnect(rect1, 2)
    cn1.ConnectorFormat.EndConnect(rect2, 0)
    cn1.Line.ForeColor.Color = GrapeCity.Core.SchemeColor.CreateArgbColor(Color.Green.ToArgb())

    ' コネクタシェイプ２（シェイプ１とシェイプ３を結ぶ）
    Dim cn2 = FpSpread1.AsWorkbook().ActiveSheet.Shapes.AddConnector(ConnectorType.Straight, 1, 1, 1, 1)
    cn2.ConnectorFormat.BeginConnect(rect1, 3)
    cn2.ConnectorFormat.EndConnect(rect3, 0)
    cn2.Line.ForeColor.Color = GrapeCity.Core.SchemeColor.CreateArgbColor(Color.Green.ToArgb())

    ' コネクタシェイプ３（シェイプ３とシェイプ２を結んだ後、RerouteConnectionsメソッドで最短経路で結びなおす）
    Dim cn3 = FpSpread1.AsWorkbook().ActiveSheet.Shapes.AddConnector(ConnectorType.Straight, 1, 1, 1, 1)
    cn3.ConnectorFormat.BeginConnect(rect3, 0)
    cn3.ConnectorFormat.EndConnect(rect2, 0)
    cn3.RerouteConnections()
    cn3.Line.ForeColor.Color = GrapeCity.Core.SchemeColor.CreateArgbColor(Color.Red.ToArgb())

End Sub

◎サンプルコード(C#)

private void Form1_Load(object sender, EventArgs e)
{
    // 拡張シェイプエンジンを有効にする
    fpSpread1.Features.EnhancedShapeEngine = true;

    // シェイプ１
    var rect1 = fpSpread1.AsWorkbook().ActiveSheet.Shapes.AddShapeToCell(AutoShapeType.Rectangle, 1, 1, 100, 50);
    rect1.TextEffect.Text = "シェイプ１";

    // シェイプ２
    var rect2 = fpSpread1.AsWorkbook().ActiveSheet.Shapes.AddShapeToCell(AutoShapeType.Rectangle, 5, 1, 100, 50);
    rect2.TextEffect.Text = "シェイプ２";

    // シェイプ３
    var rect3 = fpSpread1.AsWorkbook().ActiveSheet.Shapes.AddShapeToCell(AutoShapeType.Rectangle, 3, 3, 100, 50);
    rect3.TextEffect.Text = "シェイプ３";

    // コネクタシェイプ１（シェイプ１とシェイプ２を結ぶ）
    var cn1 = fpSpread1.AsWorkbook().ActiveSheet.Shapes.AddConnector(ConnectorType.Straight, 1, 1, 1, 1);
    cn1.ConnectorFormat.BeginConnect(rect1, 2);
    cn1.ConnectorFormat.EndConnect(rect2, 0);
    cn1.Line.ForeColor.Color = GrapeCity.Core.SchemeColor.CreateArgbColor(Color.Green.ToArgb());

    // コネクタシェイプ２（シェイプ１とシェイプ３を結ぶ）
    var cn2 = fpSpread1.AsWorkbook().ActiveSheet.Shapes.AddConnector(ConnectorType.Straight, 1, 1, 1, 1);
    cn2.ConnectorFormat.BeginConnect(rect1, 3);
    cn2.ConnectorFormat.EndConnect(rect3, 0);
    cn2.Line.ForeColor.Color = GrapeCity.Core.SchemeColor.CreateArgbColor(Color.Green.ToArgb());

    // コネクタシェイプ３（シェイプ３とシェイプ２を結んだ後、RerouteConnectionsメソッドで最短経路で結びなおす）
    var cn3 = fpSpread1.AsWorkbook().ActiveSheet.Shapes.AddConnector(ConnectorType.Straight, 1, 1, 1, 1);
    cn3.ConnectorFormat.BeginConnect(rect3, 0);
    cn3.ConnectorFormat.EndConnect(rect2, 0);
    cn3.RerouteConnections();
    cn3.Line.ForeColor.Color = GrapeCity.Core.SchemeColor.CreateArgbColor(Color.Red.ToArgb());
}

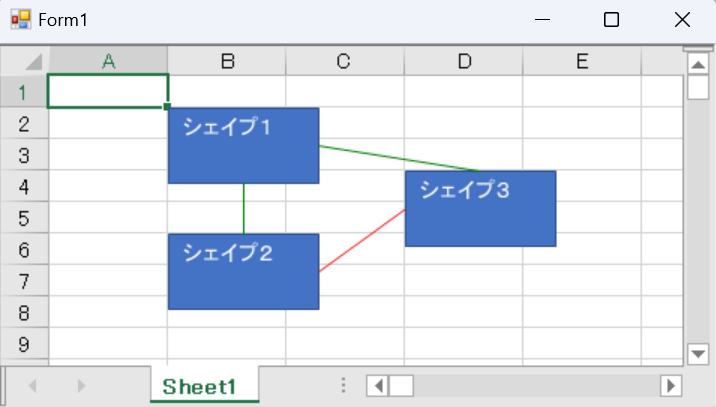

＜実行イメージ＞
